功能

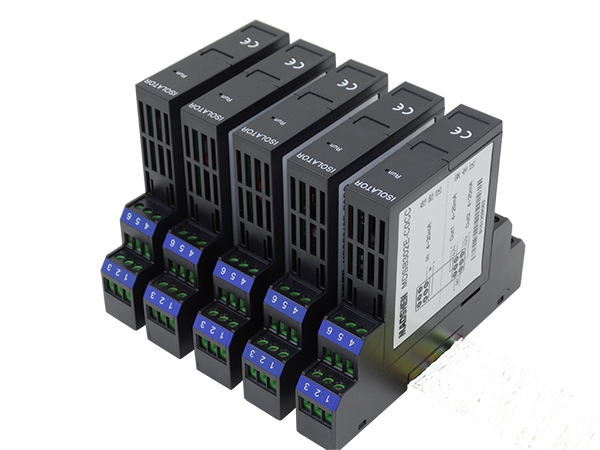

MDSB309E系列操作端开关量隔离式安全栅（45mA）接收来自系统的开关信号，隔离后驱动危险现场的设备，如电磁阀。可选1入1出、2入2出。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。

型号规格

防爆技术指标

防爆标志：[Exia Ga]ⅡC

认证参数：（端子4/6、1/3间）

Um=250V    Uo=25V     Io=147mA

Po=920mW   Co=50nF    Lo=1.5mH

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

输入信号（安全区）：

无源开关输入（干触点）：

短路电流：8mA

开路电压：8V

有源开关输入（电压）：

输入电压≤1V表示“关”

输入电压≥4V表示“开”

输出信号（危险区）：

有源输出：***高开路电压23VDC

***大短路电流35mA

等效电路如下图

绝缘强度：输入/输出，≥2000VAC（1min）

输出/电源，≥2000VAC（1min）

          输入/电源，≥1000VAC（1min）

          本安/非本安，≥2000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）工作电源：24VDC±10%

功    耗：≤2W（2入2出）（无源输出）

≤3W（2入2出）（有源输出）

备注：1入1出型号，1、3、11、12脚悬空不接
