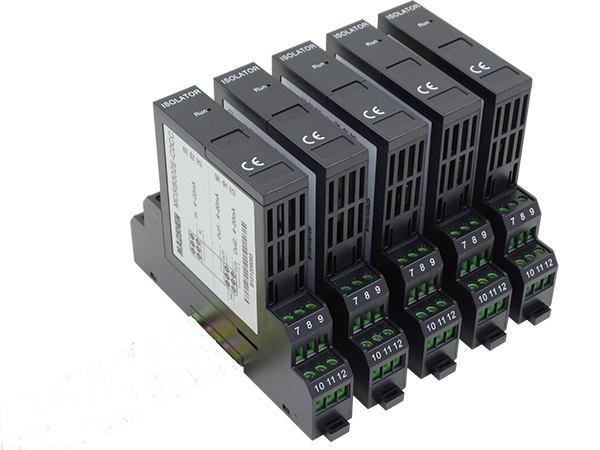

MDSC309E系列开关量隔离器（输出型）为导轨安装式，底座与主机可以分离插拔，安装维护简便。系列产品种类丰富，可以处理电流、电压、热电阻、热电偶、开关量等各种工业信号，产品广泛应用于建材、冶金、电力等各种行业，有效抑制各种干扰信号。

功能

接收控制室的开关信号，隔离后驱动现场的设备，如电磁阀。可选1入1出、2入2出。

型号规格

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

工作电源：24VDC±10%

功    耗：≤2W（2入2出）（无源输出）

  ≤3W（2入2出）（有源输出）

输入信号：

无源开关输入（干触点）：

短路电流：8mA

开路电压：8V

有源开关输入：

订货协商技术指标

输出信号：

  无源继电器输出：

        外部供电电压≤30VDC

     ***大负载电流≤0.2A

无源集电极输出：

        外部供电电压≤30VDC

     ***大负载电流≤60mA

有源输出：高电平≥20V；低电平≤3V

    ***大输出能力24VDC/30mA

开关频率：≤5kHz（集电极输出）

绝缘强度：输入/输出，≥2000VAC（1min）

输出/电源，≥2000VAC（1min）

     输入/电源，≥1000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：1入1出型号，1、3、11、12脚悬空不接
