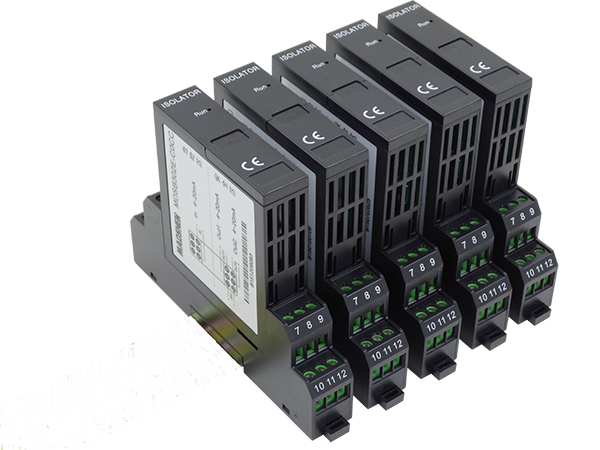

MDSC316E系列转换隔离器（输出型）为导轨安装式，底座与主机可以分离插拔，安装维护简便。系列产品种类丰富，可以处理电流、电压、热电阻、热电偶、开关量等各种工业信号，产品广泛应用于建材、冶金、电力等各种行业，有效抑制各种干扰信号。

功能

接收控制室的电压或电流信号，经过隔离，变换成用户指定的电压或电流信号，输出给现场。可选1入1出、1入2出、2入2出。

型号规格

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

工作电源：24VDC±10%

功    耗：≤0.8W（1入1出）

  ≤1.6W（1入2出）

  ≤2.0W（2入2出）

输入信号：直流电流或电压信号

输入阻抗：电流输入，≤200Ω；

电压输入，≥500kΩ

输出信号：直流电流或电压信号

输出负载：电流输出，0~650Ω；

电压输出，≥10kΩ

转换精度：±0.1%F.S

温度漂移：±0.01% F.S/℃

绝缘强度：输入/输出，≥2000VAC（1min）

输出/电源，≥2000VAC（1min）

     输入/电源，≥1000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：1入1出型号，1、3、11、12脚悬空不接；1入2出型号，11、12脚悬空不接。
