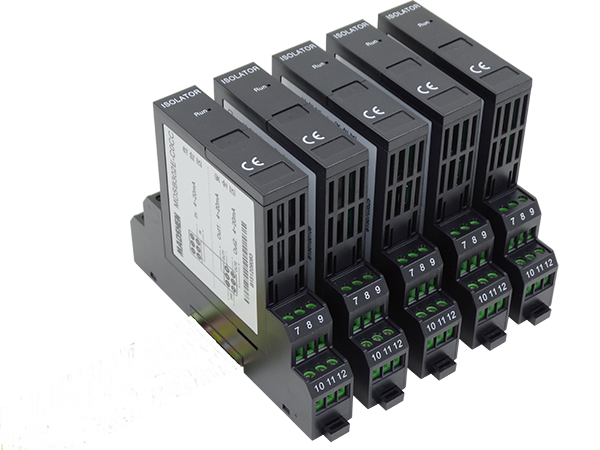

MDSC303E系列热电偶温变隔离器为导轨安装式，底座与主机可以分离插拔，安装维护简便。系列产品种类丰富，可以处理电流、电压、热电阻、热电偶、开关量等各种工业信号，产品广泛应用于建材、冶金、电力等各种行业，有效抑制各种干扰信号。

功能

接收现场的K、S、E、B、R、T、J、N等热电偶传感器的输出信号，经过隔离线性化处理，并转换成与温度成线性关系的电压或电流信号输出。可选1入1出、1入2出。可在线设置分度号和温度范围。

型号规格

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

工作电源：24VDC±10%

功    耗：≤1.0W（1入1出）

   ≤1.5W（1入2出）

输入信号：K、S、E、B、R、T、J

冷端补偿：0~50度，误差±1℃

输出信号：直流电压或电流信号

输出负载：电流输出，0~350Ω

电压输出，≥10kΩ

转换精度：±0.2%F.S(△V>10mV)

     ±0.4%F.S(10mV≥△V≥5mV)

温度漂移：±100ppm/℃

绝缘强度：输入/输出，≥2000VAC（1min）

输入/电源，≥2000VAC（1min）

     输出/电源，≥1000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：隔离器到热电偶之间的连线须***使用******型的补偿导线，否则将增大测量误差。

    CJC用于热电偶的冷端补偿，已经固定在专用接线端子上。

1入1出型号，11、12脚悬空不接。
