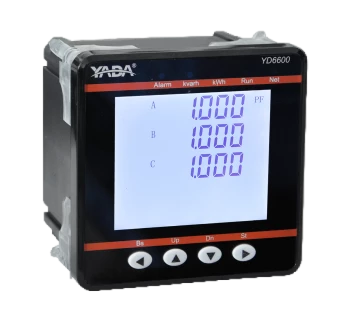

YD6600-N、YD6600-F系列三相多功能智能电力测控仪
产品说明
功能特点
实时测量 | |||
电流 | 三相电流、相电流均值、零线电流 | ||
相电压 | 三相电压、相电压均值、零地电压 | ||
线电压 | 三相线电压、线电压均值 | ||
有功功率 | 三相有功功率、三相总有功功率 | ||
无功功率 | 三相无功功率、三相总无功功率 | ||
视在功率 | 三相视在功率、三相总视在功率 | ||
功率因数 | 三相功率因素、系统功率因素 | ||
频率 | 系统频率 | ||
角度 | 三相电压与三相电流对应之间夹角、三相电压夹角、三相电流夹角 | ||
负载特性 | 分相负载特性，合相负载特性（阻性、感性、容性） | ||
电能计量 | |||
电能 | 正向有功、反向有功、组合有功电能计量 四象限无功、组合无功1、组合无功2电能计量 正向视在、反向视在电能计量 | ||
复费率电能 | 分时有功、无功、视在电能计量功能，按相应的时段分别累计、存储总、尖、峰、平、谷电能。 年时区数***大为14, 每套时段表内***多有8个日时段表，日时段数***大为14；时段***小间隔为15分钟，且应大于电能表内设定的需量周期；时段可以跨越零点设置。 电能表内置两套时区表、两套日时段表，与之对应的还有两套时区表切换时间和两套日时段表切换时间。 两套时区表可以任意编程，并可设定两套时区表切换时间，定时在两套时区表之间切换。 两套日时段表可以任意编程，并可设定两套日时段表切换时间，定时在两套日时段表之间切换。 | ||
电能质量 | |||
谐波 | 各相电压2~63次谐波(分次谐波含量、总畸变率、奇次总畸变率、偶次总畸变率) 各相电流2~63次谐波(分次谐波含量、总畸变率、奇次总畸变率、偶次总畸变率) | ||
不平衡率 | 电压不平衡率、电流不平衡率 | ||
统计 | |||
需量计量 | 正向有功功率、反向有功功率***大需量及发生时间。 四象限无功功率，组合无功1功率、组合无功2功率***大需量及其出现的日期和时间。 分时***大需量，总、尖、峰、平、谷有功、无功***大需量及其出现的日期和时间。 ***大需量测量采用滑差方式，需量周期和滑差时间可设置。需量周期可在5、10、15、30、60min中选择；滑差式需量周期的滑差时间可以在1、2、3、5min中选择；需量周期应为滑差时间的5的整倍数。出厂默认值：需量周期15min、滑差时间1min。 总的***大需量测量应连续进行；各费率时段***大需量的测量应在相应的费率时段内完整的测量周期内进行。 当发生电压线路上电、清零、时钟调整、时段转换、需量周期变更等情况时，电能表应从当前时刻开始，按照需量周期进行需量测量；在不完整的需量周期内，不做***大需量的记录。 | ||
***大值 | 三相电流、三相电压、功率需量***大值及其出现的日期和时间 | ||
实时告警 | |||
失压告警 | 某相电流大于设定的失压事件电流触发下限（默认0A），同时该相电压低于设定的失压事件电压触发上限（0V不开启，默认0V），且持续时间大于设定的失压事件判定延时时间（5~60可设，默认60s）。（三相三线情况下不判断B相失压） | ||
过压告警 | 某相电压大于设定的设定的过压事件电压触发下限（0V不开启，默认0V），且持续时间大于设定的过压事件判定延时时间（5~60可设，默认60s），（三相三线情况下不判断B相过压） | ||
欠压告警 | 某相电压小于设定的欠压事件电压触发上限（0V不开启，默认0V），且持续时间大于设定的欠压事件判定延时时间（5~60可设，默认60s），（三相三线情况下不判断B相欠压） | ||
缺相告警 | 当某相电压低于设定的缺相事件电压触发上限（0V不开启，默认0V），同时该相电流小于设定的缺相事件电流触发上限（默认0V），且持续时间大于设定的缺相事件判定延时时间（5~60可设，默认60s）。（三相三线情况下不判断B相缺相） | ||
失流告警 | 三相中至少有一相负荷电流电流大于失流事件电流触发下限（默认0A），某相电压大于设定失流事件电压触发下限（默认0V），同时该相电流小于设定的失流事件电流触发上限值（0A不开启，默认0A），且持续时间大于设定的失流事件判定延时时间（5~60可设，默认60s），（三相三线情况下不判断B相失流） | ||
过流告警 | 某相负荷电流大于设定的过流事件电流触发下限（0A不开启，默认0A），且持续时间大于设定的过流事件判定延时时间（5~60可设，默认60s），（三相三线情况下不判断B相过流） | ||
断流告警 | 某相电压大于断流事件电压触发下限（默认0V），同时该相电流小于设定的断流时间电流触发上限（0A不开启，默认0A），且持续时间大于设定的断流事件判定延时时间（5~60可设，默认60s），（三相三线情况下不判断B相断流） | ||
过载告警 | 在某相功率大于设定的过载事件有功功率触发下限（0kW不开启，默认0kW），且持续时间大于设定的过载事件判定延时时间（5~60可设，默认60s），（不判断功率正负号，三相三线情况不判断B相功率过载） | ||
总功率因素超下限 | 总功率因数小于设定的功率因素超下限阀值（0为不启用，默认0），且持续时间大于设定的功率因素超下限判定延时时间（5~60可设，默认60s），（不判断功率因素正负号） | ||
系统频率超下限告警 | 系统频率小于设定的系统频率超下限阀值（0Hz为不启用，默认0），且持续时间大于设定的系统频率超下限判定延时时间（5~60可设，默认60s） | ||
系统频率超上限告警 | 系统频率大于设定的系统频率超上限阀值（0Hz为不启用，默认0），且持续时间大于设定的系统频率超下限判定延时时间（5~60可设，默认60s） | ||
DI告警 | DI状态和DI告警极性一致，且持续时间大于DI告警判定延时时间（1~60可设，默认1s），默认不关联告警 | ||
显示 | |||
显示方式 | 采用蓝底黑字段码液晶显示、4行实时数据显示 | ||
实时数据 | 三相电压、电流、功率、频率等电参量显示 有功、无功电能显示 | ||
实时告警 | 告警信息提示 | ||
设备参数 | 相关设定的参数（通信参数如地址、波特率、校验方式和产品信息） | ||
显示设置 | 背光时间可设，默认30s | ||
历史数据存储 | |||
历史电量数据 | 月冻结数据，冻结时刻每月1日0时，冻结数据（组合有功电能，正向有功电能，反向有功电能，组合无功电能1，组合无功电能2，四象限无功电能，正向视在电能，反向视在电能，分相总电能）存储***近12个月历史电量。 日冻结数据，冻结时刻默认每天0时0分，冻结数据（总有功电能，正反向有功电能，总无功电能，正反向无功电能）。 整点冻结，根据周期（默认60分钟）冻结数据，（总有功电能，正反向有功电能，总无功电能，正反向无功电能）。 | ||
历史告警信息 | 历史告警信息实时存储，存储数量50条，可记录告警产生时刻相应值和产生时间，时间记录到毫秒 | ||
负荷记录 | 根据周期（默认60分钟）记录负荷数据，（电压，电流，功率，功率因数，电能等） | ||
操作记录 | 清除电能，清除事件记录操作次数及上十次操作时间 | ||
注：各类历史数据与设定的参数长久保存，历史电量数据、历史操作数据和历史告警的存贮采用xj****先出的原则 | |||
通讯 | |||
RS485 | 1路RS485接口（MODBUS协议），***大响应时间小于100ms | ||
TCP/IP | 1路网络通信、RJ45接口，链路数可设，***大3个（MODBUS TCP协议），***大响应时间小于100ms | ||
时钟 | 时钟具有自动计算日历、计时、闰年自动转换功能 | ||
● 测量参数：
参数 | 精度 | 测量范围 |
电流 | 0.2级 | AC0.05A~6A |
相电压 | 0.2级 | AC20V~400V |
零地电压 | 1级 | AC0.5V~20V |
频率 | ±0.02Hz | 45Hz~65Hz |
功率 | 0.5级 | |
功率因数 | ±0.02 | 0~±1.0 |
电能 | 有功：0.5S级，无功：2级 |
功能差异说明：
