>主要技术参数

>>输入信号

开关量      ·各种相互***立的触点信号（ON/OFF）

TTL电平    ·标准TTL电平0～5V，高电平报警

>>输出信号

开关量输出  ·触点容量：AC 220V/3A；DC 24V/5A(阻性负载)

            ·发光二极管工作状态显示

>>特性

测量通道    ·八路

显示方式    ·平面发光管各通道运行状态显示

报警方式    ·音响报警：220V/8W电铃（用户自备），蜂鸣器（仪表内自带）

            ·闪光报警当前报警通道闪烁

消音测试    ·自备面板消音、测试按键及外接消音、测试按钮端子

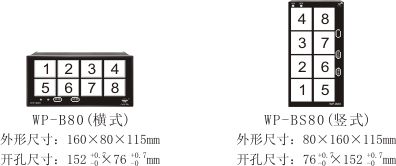

>仪表外形尺寸及开孔尺寸

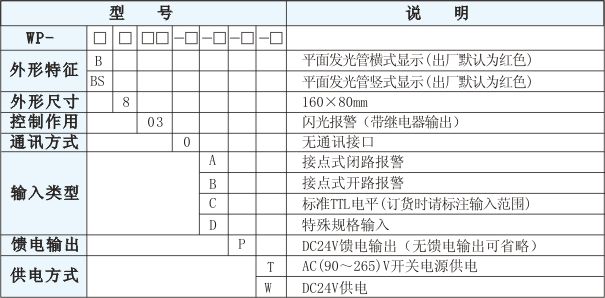

>八回路闪光报警控制仪型谱表

>接线图

★ 注：将竖表接线图逆时针旋转90°即为160×80横表接线图。
