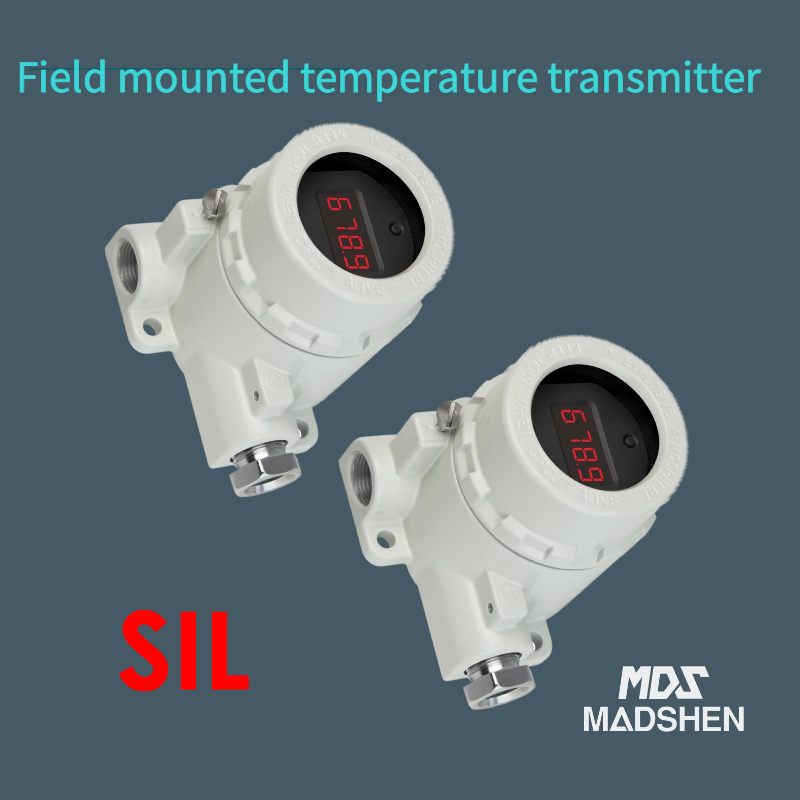

MDS14X现场安装型HART温度变送器，防爆认证，LED/LCD数字显示，热电阻、热电偶输入，支持全分度号双支输入，4…20mA输出，支持HART协议，输入输出间电气隔离，按键设置量程，PC可编程可组态，防雷，抗脉冲群，抗射频干扰，能有效抑制因漏电造成的影响。

技术参数

属性           参数

组态方式   按键设置、PC可编程、HART手操器

供电调试   无需供电，且无需信号给定便能调试

输入信号   Pt100、Cu50、Pt1000等12种，K、E、S、B、R、J、T、N、C、D等10种

                   电阻值0…2000Ω；毫伏值-75…75mV

多路输入   双路，全分度号

量程范围   -270…+2495℃

***小量程   10℃

转换精度   ≤0.1% 或 0.1℃

冷端补偿   内部补偿误差±1℃，外部补偿误差±0.3℃，固定补偿误差0℃

输出信号   4…20mA 2-wire，HART协议

数字通讯   HART协议

传感器故障报警传感器故障(开路或短路)时，输出降至≤3.6mA 或 输出升至≥21.5mA

电源电压   11…30V DC

限制电流   ≤25mA

***大负载   (V电源-11V)/0.025A (输出电流)

响应时间   1S

隔离电压   1500V DC

绝缘电阻   ≥100MΩ (输入 / 输出 / 壳体)

防雷(抗浪涌)±4000V (≤5次)

抗脉冲群   4级

抗射频干扰>10V/m (80MHz…1000MHz)

环境温度   -40…+85℃

温度漂移   0.008% FS /1℃

长期稳定性≤0.1℃/年 或 0.05%/年

显示数位   LED型4位显示 高度9.32mm

                 LCD型1.4″多变量显示

显示压降   LED型压降2.9V

                 LCD型压降2.9V

显示精度   0.1％FS±1字

防护等级   铝合金壳体IP67

防爆等级   －

安装方式   分体式
