功能

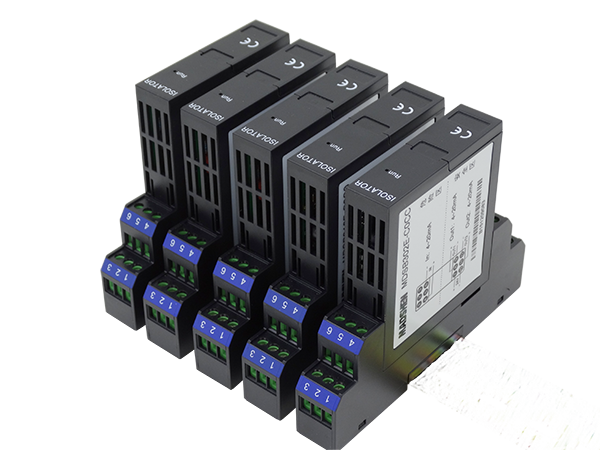

MDSB302E系列检测端配电隔离式安全栅（3线制）向危险场所的2线制或3线制变送器提供工作电源，采样变送器输出信号，并经过隔离处理后输出。也可用于直流电流或电压信号的隔离。可选1入1出、1入2出。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。

型号规格

防爆技术指标

防爆标志：[Exia Ga]ⅡC

认证参数：（端子4/6间）

Um=250V    Uo=28V     Io=93mA

Po=655mW   Co=50nF    Lo=2.4mH

端子6/3间

Um=250V    Uo=1.2V     Io=100mA

Po=30mW    Co=70μF   Lo=2.2mH

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

工作电源：24VDC±10%

功    耗：≤1.2W（1入1出）

≤1.8W（1入2出）

输入信号：直流电流或电压信号，危险区

输入阻抗：电压输入，≥500kΩ

电流输入，≤100Ω

配电电压：16V@20mA

配电保护：***大短路电流，40mA

          ***高开路电压，28V

输出信号：4~20mA，安全区

输出负载：0~350Ω

转换精度：±0.1%F.S

温度漂移：±0.01% F.S/℃

绝缘强度：输入/输出，≥2000VAC（1min）

输入/电源，≥2000VAC（1min）

          输出/电源，≥1000VAC（1min）

          本安/非本安，≥2000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：1入1出型号，11、12脚悬空不接。

      用于3线制变送器时，配电电压=23V-配电电流*330Ω，需要核实是否满足变送器功耗要求。
