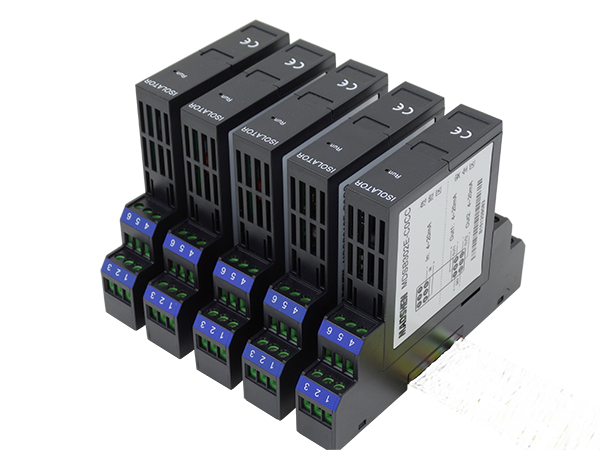

功能

MDSB303E系列热电偶温变隔离式安全栅是接收现场的K、S、E、B、R、T、J、N等热电偶传感器的输出信号，经过隔离线性化处理，并转换成与温度成线性关系的电压或电流信号输出。可选1入1出、1入2出。可在线设置分度号和温度范围。隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。

型号规格

防爆技术指标

防爆标志：[Exia Ga]ⅡC

认证参数：（端子4/6间）

Um=250V   Uo=6.6V    Io=68mA

Po=113mW  Co=5μF    Lo=5mH

技术指标

工作电源：24VDC±10%

功    耗：≤1.0W（1入1出）

≤1.5W（1入2出）

输入信号：K、S、E、B、R、T、J ，危险区

冷端补偿：0~50度，误差±1℃

输出信号：直流电压或电流信号，安全区

输出负载：电流输出，0~350Ω

电压输出，≥10kΩ

转换精度：±0.2%F.S(△V>10mV)

          ±0.4%F.S(10mV≥△V≥5mV)

温度漂移：±100ppm/℃

绝缘强度：输入/输出，≥2000VAC（1min）

输入/电源，≥2000VAC（1min）

          输出/电源，≥1000VAC（1min）

          本安/非本安，≥2000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：安全栅到热电偶之间的连线须***使用******型的补偿导线，否则将增大测量误差。

    CJC用于热电偶的冷端补偿，已经固定在专用接线端子上。

1入1出型号，11、12脚悬空不接。

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单
